Ehilà! In qualità di fornitore di sensori, ho avuto la mia giusta dose di esperienze e conoscenze sui diversi tipi di sensori. Oggi mi addentrerò in un tipo specifico: il sensore di coppia. Quindi, come fa un sensore di coppia a misurare la coppia? Analizziamolo.
Prima di tutto, cos'è esattamente la coppia? La coppia è una misura della forza che può far ruotare un oggetto attorno ad un asse. È come quando usi una chiave inglese per girare un bullone. La quantità di forza applicata e la distanza dal centro del bullone (il braccio della leva) determinano la coppia. Nelle applicazioni ingegneristiche e automobilistiche, misurare accuratamente la coppia è estremamente importante per aspetti come le prestazioni del motore, il controllo della macchina e la sicurezza.
Esistono diversi tipi di sensori di coppia, ma mi concentrerò su quelli più comuni: sensori di coppia estensimetrici e sensori di coppia magnetici.
Cominciamo con i sensori di coppia estensimetrici. Questi sensori funzionano in base al principio della deformazione. Quando viene applicata una coppia a un albero, l'albero subisce una deformazione. Gli estensimetri sono dispositivi piccoli e sottili fissati all'albero. Sono costituiti da un materiale la cui resistenza elettrica cambia quando viene allungato o compresso.
Quando l'albero ruota sotto l'influenza della coppia, gli estensimetri su di esso vengono allungati o compressi. Questo cambiamento di forma provoca un cambiamento nella resistenza elettrica degli estensimetri. Gli estensimetri sono solitamente disposti in un circuito a ponte di Wheatstone. Un ponte di Wheatstone è un circuito in grado di misurare con precisione piccole variazioni di resistenza.
L'ingresso al ponte di Wheatstone è una tensione costante. Quando la resistenza degli estensimetri cambia a causa della coppia applicata, cambia anche la tensione di uscita del ponte. Questa tensione di uscita è proporzionale alla quantità di deformazione e poiché la deformazione è correlata alla coppia applicata, la tensione di uscita può essere calibrata per fornire una misurazione diretta della coppia.
Uno dei vantaggi dei sensori di coppia estensimetrici è la loro elevata precisione. Possono misurare la coppia con un altissimo grado di precisione, il che li rende adatti per applicazioni in cui la misurazione accurata della coppia è fondamentale, come nei motori ad alte prestazioni o nei macchinari di precisione. Tuttavia, presentano anche alcune limitazioni. Sono sensibili ai cambiamenti di temperatura, che possono influenzare la precisione della misurazione. Inoltre, devono essere installati e calibrati correttamente per funzionare correttamente.
Ora parliamo dei sensori di coppia magnetici. I sensori di coppia magnetica funzionano secondo il principio delle variazioni del campo magnetico. Esistono diversi tipi di sensori di coppia magnetici, ma quello più comune utilizza l'effetto magnetoelastico.
In un sensore di coppia magnetico, un campo magnetico viene applicato a un albero. Quando viene applicata una coppia all'albero, le proprietà magnetiche del materiale dell'albero cambiano. Questo perché lo stress meccanico causato dalla coppia influisce sull'allineamento dei domini magnetici nel materiale dell'albero.
Il sensore è dotato di un rilevatore di campo magnetico in grado di misurare le variazioni del campo magnetico attorno all'albero. Questi cambiamenti nel campo magnetico vengono poi convertiti in un segnale elettrico. Questo segnale elettrico è proporzionale alla coppia applicata.
I sensori di coppia magnetici presentano alcuni vantaggi rispetto ai sensori di coppia estensimetrici. Sono meno sensibili alle variazioni di temperatura rispetto ai sensori estensimetrici. Inoltre, in alcuni modelli, non richiedono il contatto fisico con l'albero rotante, il che significa che c'è meno usura. Ciò li rende adatti per applicazioni in cui l'albero ruota ad alte velocità o dove la manutenzione deve essere ridotta al minimo.
Tuttavia, i sensori di coppia magnetici presentano anche degli svantaggi. Possono essere influenzati da campi magnetici esterni, che possono interferire con la misurazione. Inoltre, in alcuni casi potrebbero non essere accurati quanto gli estensimetri.
Nell'industria automobilistica, i sensori di coppia svolgono un ruolo fondamentale. Ad esempio, nei sistemi di servosterzo, i sensori di coppia vengono utilizzati per misurare la quantità di coppia applicata dal conducente al volante. Queste informazioni vengono quindi utilizzate dal sistema di servosterzo per assistere il conducente nello sterzo. Nei veicoli elettrici, i sensori di coppia vengono utilizzati per misurare la coppia erogata dal motore elettrico, il che aiuta a controllare la velocità e le prestazioni del veicolo.
Se cerchi altri tipi di sensori, offriamo anche un'ampia gamma di prodotti. Ad esempio, abbiamo ilSensore di pressione dell'aria condizionata Audi, progettato per misurare con precisione la pressione nel sistema di climatizzazione dei veicoli Audi. Questo sensore aiuta a garantire che il sistema di climatizzazione funzioni in modo efficiente.

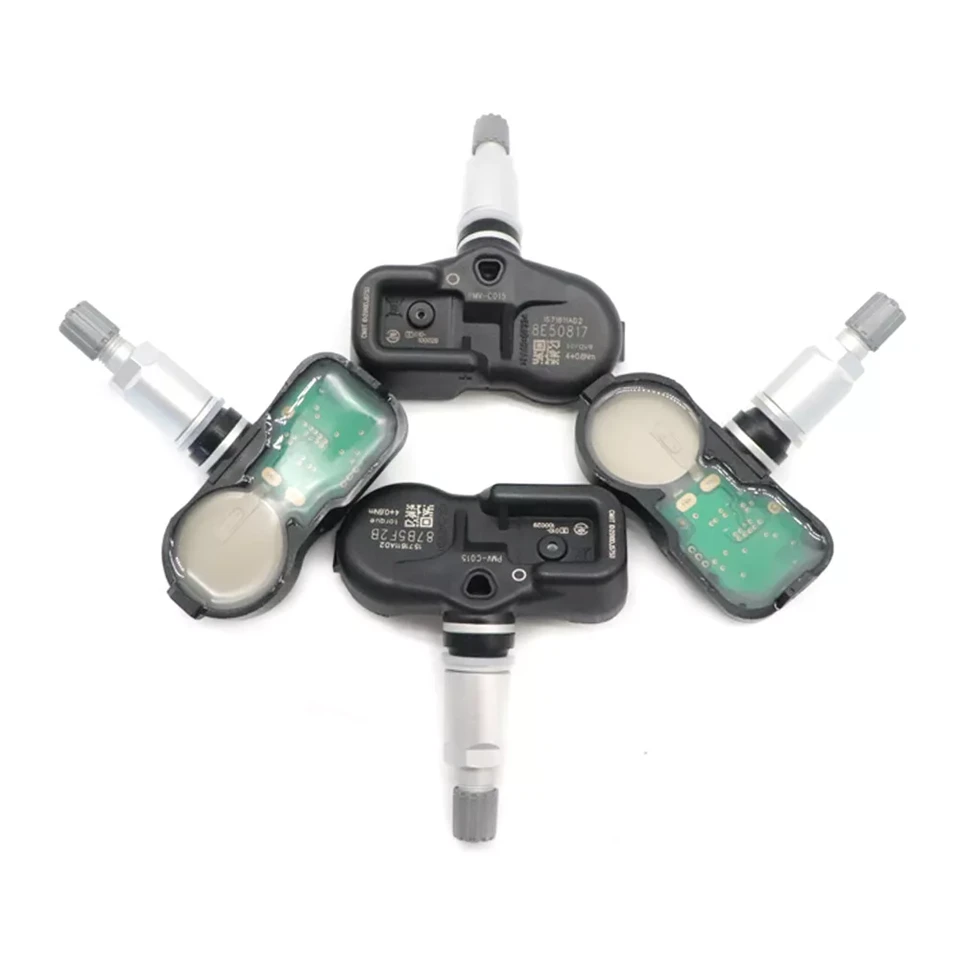

Un altro prodotto è ilSensore pressione pneumatici Toyota Rav4. Questo sensore è fondamentale per mantenere la corretta pressione dei pneumatici nei veicoli Toyota Rav4. Una corretta pressione dei pneumatici non solo migliora l'efficienza del carburante, ma aumenta anche la sicurezza del veicolo.
Abbiamo anche ilSensore pressione carburante Diesel. Questo sensore viene utilizzato nei motori diesel per misurare la pressione del carburante. La misurazione accurata della pressione del carburante è essenziale per il corretto funzionamento del motore diesel, poiché influisce sul processo di iniezione del carburante e sulle prestazioni del motore.
Se sei interessato ai nostri sensori di coppia o a uno qualsiasi dei nostri altri prodotti con sensori, ci piacerebbe fare una chiacchierata con te. Che tu sia un produttore automobilistico alla ricerca di sensori di alta qualità per i tuoi veicoli o un ingegnere che lavora su un progetto personalizzato, possiamo fornirti le giuste soluzioni di sensori. Non esitate a contattarci per ulteriori informazioni e per avviare una discussione sull'approvvigionamento. Siamo qui per aiutarti a trovare i migliori sensori per le tue esigenze.
Riferimenti:
- "Principi di misurazione e strumentazione" di Alan S. Morris
- "Manuale dei sensori moderni: fisica, progetti e applicazioni" di Jacob Fraden
